无功负荷电流增大了供电系统损耗,而我国目前配电网多数采用变电站固定电容器组无功补偿方式,由于缺少无功调节手段,在供电峰谷期间功率因数波动较大,出现过补和欠补问题。ZRTBBZ型高压无功补偿自动调容成套装置,使用无功自动控制器检测电网电压及功率因数,通过对电网电压和功率因数的综合判定,可同时控制两台主变的自动有载调压及两段母线上的无功补偿电容的自动投切,实现平衡系统电压,提供功率因数。减少线损,保护供电质量,解决无功过补偿和欠补偿问题。
型号说明
ZRTBBZ
主要技术参数
额定电压:10(6)kV
额定频率:50Hz
额定容量:50-10000kVar
中性点接线方式:非有效接地或中性点绝缘。
使用条件:
使用条件
◆安装地点:户内/户外
◆环境温度:-40℃~+40℃
◆相对湿度:≤90%(25℃)
◆海拔高度:≤5000米
安装场所应无剧烈机械振动、应无有害气体及蒸汽、应无导电性或爆炸性尘埃
工作方式及特点

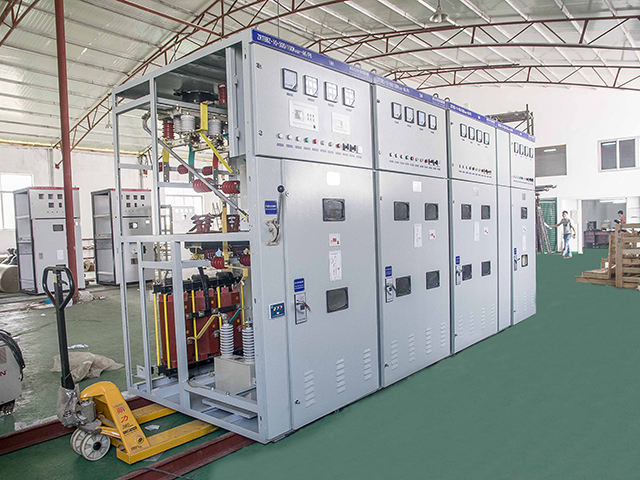

1装置主要有高压并联电容器组、串联铁芯及空芯电抗器、电容器专用真空投切开关、电流互感器、氧化锌避雷器、隔离开关,接地开关,温控风机装置,高压无功功率自动补偿控制器,电容器专用微机保护单元,电磁锁带电显示器,成套柜体等绝缘附件组成。
2装置采用先进的数码分组方式,对不同容量的电容器进行二进制编码,通过自动寻优组合,能以*少的电容器组数和*少的高压真空开关实现*多级数的调容,不至于引起成本的大幅度提高,具有很好的性能价格比。也可根据用户的要求进行均分配置,逐级投切。
3喷逐式熔断器与电容器串联,当电容器内部有部分串联段(50%—70%)击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效防止故障扩大。
4放电线圈并联在电容回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在五秒内自额定电压峰值降至50v以下
5串联电抗器串联在电容器回路中,以限制投切电容器组中的高次谐波,降低合闸涌流,串联电抗器的电抗率仅对于限制涌流的取0.1%—1%,对于限制五次以上的谐波,选用4.5%—6%,对于抑制三次以上谐波,选用12%—13%
6.结构设计合理,热、动稳定性好,柜式的带电显示装置主要用于显示装置的带电状态,并有程序锁、观察窗,具有强制闭锁功能;室外装置有围栏,确保运行和维护人员安全。
7.对于装置的外形尺寸、颜色及进线方式,可根据用户要求进行设计
8.采用ZRWKG型高压无功补偿控制器自动控制电容器的投切,自动化程度高,测量、显示、控制、通信功能齐全,可根据无功功率投切电容器组,自动补偿负荷无功功率,无需人工干预,功率因数在0.95以上,在外部故障或停电自动退出,送电后自动回复运行
9采用ZRDRQBH微机保护单元对装置进行保护,具有两相电流差动保护和开口三角保护功能,每组电容器故障时微机保护单元切除并闭锁该组电容器,其他电容器组正常运行
10装置允许在工频1.1倍额定电压下长期运行
11装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行
产品规格型号
序号 |
设备名称 |
型号规格 |
单位 |
数量 |
柜体尺寸 |
1 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-100/34var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
2 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-150/50var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
3 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-200/67var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
4 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-250/84var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
5 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-300/100var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
6 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-400/134var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
7 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-450/150var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
8 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-500/167var-AK/P6 |
台 |
1 |
1000*1500*2300mm |
9 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-600/200var-AK/P6 |
台 |
1 |
1100*1600*2300mm |
10 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-700/234var-AK/P6 |
台 |
1 |
1100*1600*2300mm |
11 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-750/250var-AK/P6 |
台 |
1 |
1100*1600*2300mm |
12 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-800/267var-AK/P6 |
台 |
1 |
1200*1600*2300mm |
13 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-900/300var-AK/P6 |
台 |
1 |
1200*1600*2300mm |
14 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1000/334var-AK/P6 |
台 |
1 |
1200*1600*2300mm |
15 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1200/400var-AK/P6 |
台 |
1 |
1400*1600*2300mm |
16 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1400/234var-AK/P6 |
台 |
1 |
1600*1600*2300mm |
17 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1500/250var-AK/P6 |
台 |
1 |
1600*1600*2400mm |
18 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1600/267var-AK/P6 |
台 |
1 |
1600*1600*2400mm |
19 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-1800/300var-AK/P6 |
台 |
1 |
1800*1600*2400mm |
20 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-2000/334var-AK/P6 |
台 |
1 |
1800*1600*2400mm |
21 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-2500/417var-AK/P6 |
台 |
1 |
2000*1600*2400mm |
22 |
高压自动无功补偿成套装置 |
ZRTBBZ-10-3000/500var-AK/P6 |
台 |
1 |
2000*1600*2600mm |
23 |
|
|
|
|
|
表中所列为常用容量配置,用户如需要其它容量配置可与我公司直接联系
无功补偿控制器的操作详见其使用说明书。
随机文件
□装箱清单 □产品使用说明书
□产品合格证□主要元件的使用说明书
订货须知:
² 订货时请您务必提供下列技术资料:
额定电压
额定容量
主接线方案编号及单线系统图、平面布置图。
使用场合。
需要达到效果。
