ZRTBBZ 35KV高压无功补偿成套装置-1 35KV电容器 35KV电容补偿 35KV电容器成套 35KV电容柜 35KV无功补偿

产品介绍
      装置主要用于6kv10kv24kv35kv三相电力系统,用以调整平衡网络电压提高功率因数降低损耗提高供电质量。
功能特点
        可安装在户内及户外。
        采用框架式结构,固定隔离投切,或自动投切。
        直接在变电所即可操作电容柜投切。

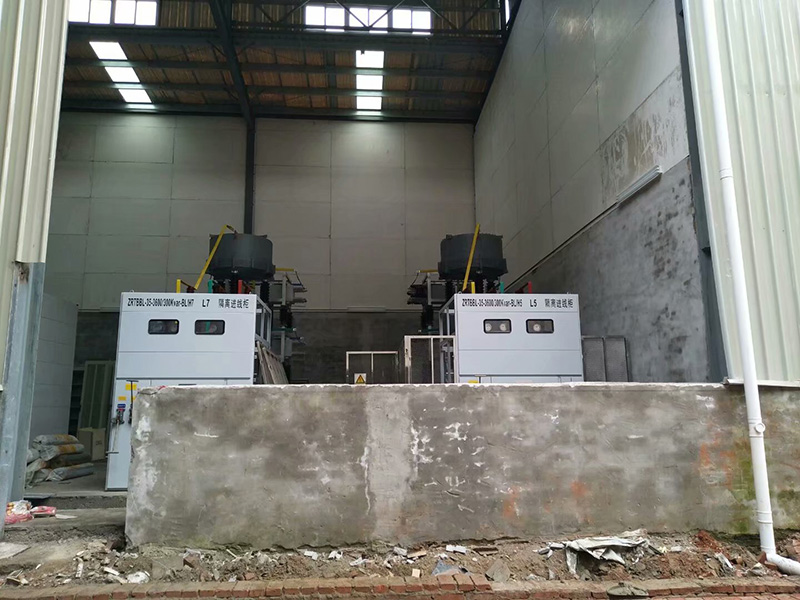

        户内/外框架式电容器成套:由串联空芯电抗器,进线架和电容器架构成,空心电抗一般为三相叠装或三相平放。进线架内包括高压隔离开关,放电线圈及避雷器,电容器架一般为二层一排布置,容量特别大可采用二排二层布置,进线架与电容构架并列,高度深度一致,每台电容均配装外熔断器,电容构架门可以是网栏门也可以是带观察窗的钢门。电抗器须用网栏围住。

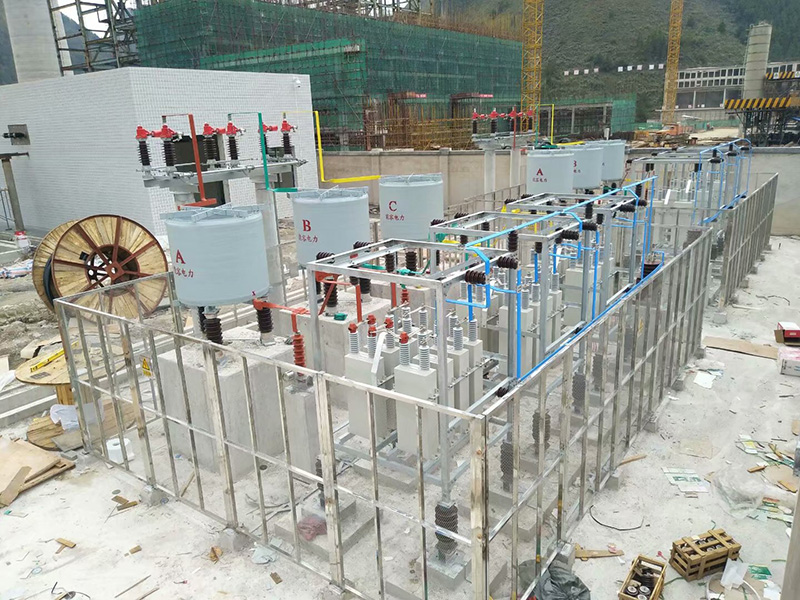

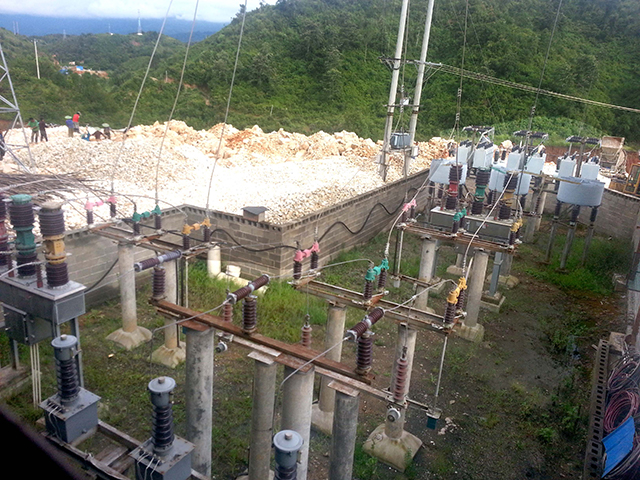

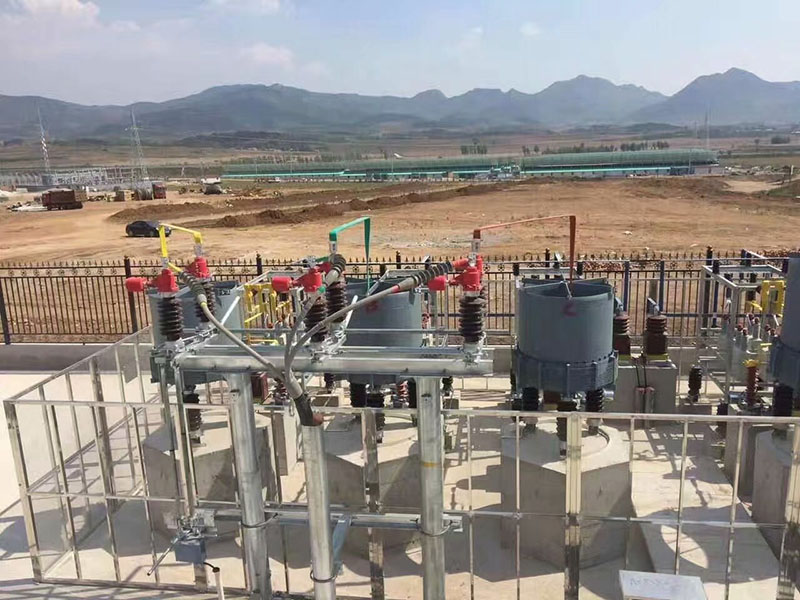

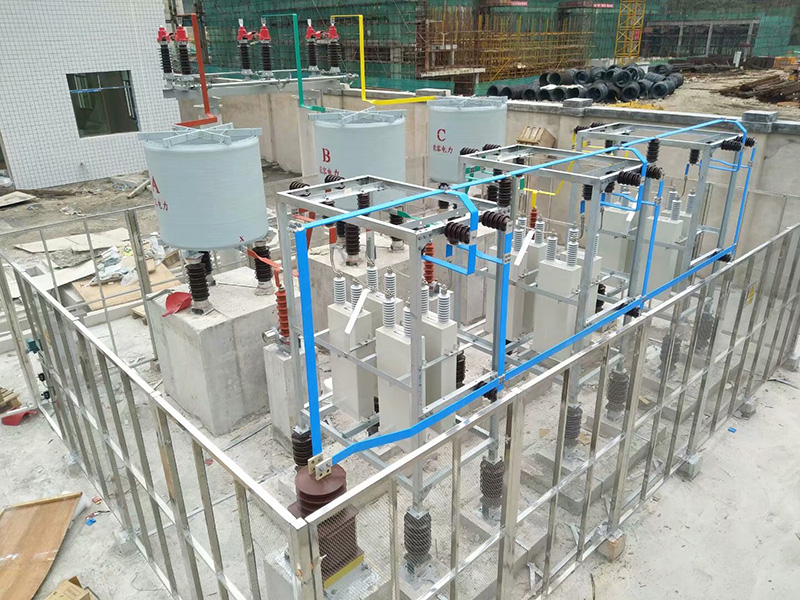

      35kv装置均为户外/户内框架式,电容、电抗均为分相布置。电容构架由35kv高压绝缘子支撑与地绝缘。电容为二排一层布置。避雷器安装在电抗器附近,放电线圈在构架靠中性点处安装。35kv电源引至GW4-35D隔离开关上端,开关安装在平台上。整套装置四周用不低于2米的网栏门围住,网栏门至少应有一扇活门以利巡视和检修。使用条件
        环境温度:-25℃~+45℃,24小时内平均温度不超过+35℃。
        海拔高度:不超过2000米,高于2000米采用高原型产品。
        湿度:日平均值不大于95%,月平均值不大于90%
        户外风速35m/s
        抗震:不超过地震烈度为8度。
        地面倾斜度不大于3°
        阳光辐射不得超过1000w/㎡。
        安装场所:使用地点不允许有爆炸危险介质,周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气及有严重的霉菌存在。

技术参数
        系统额定电压:24-35kv
        额定频率:5060hz
        额定容量:30020000kvar10kv及以下)
                          60020000kvar35kv

      串联电抗器 CKGKL 由三相平放或三相叠放或品字型

      限制合闸涌流电抗器 电抗率选用1%,抑制5次以上谐波选用6%,抑制3次谐波选用12%;

      隔离开关选用GW4-35D,隔离带接地,合闸顺序先分接地开关,在合隔离开关,分闸顺序先分隔离开关,在合接地开关对电容器进去放电,方便检修;

      放电线圈选用全密封三柱差压保护,任何一只电容器故障损坏差压保护动作跳电容器组;
电容器成套装置选型表

35KV高压无功补偿成套

ZRTBBX-35-600/100Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-1000/167Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-1500/250Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-2000/334Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-3000/250Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-4000/334Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-5000/417Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-6000/334Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-8000/334Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-10000/334Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-12000/400Kvar-ACW/P6

1

35KV高压无功补偿成套

ZRTBBX-35-600/100Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-1000/167Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-1500/250Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-2000/334Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-3000/250Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-4000/334Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-5000/417Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-6000/334Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-8000/334Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-10000/334Kvar-ACW/P12

1

35KV高压无功补偿成套

ZRTBBX-35-12000/400Kvar-ACW/P12

1
